[CKA] 쿠버네티스 네트워킹

k8s에서의 네트워크

일반적인 물리적 장비가 없는 pod들은 클러스터 내 어디서든지 서로 통신이 가능해야한다.(라우팅 가능) 이러한 내부 통신을 위해 DNS라는 개념 특히 CoreDNS라는 개념을 사용하는데 pod 내부에서는 svc.cluster.local 형식으로 서비스 이름을 조회 가능하다. 이런 클러스터에 kube-dns라는 이름으로 서비스가 등록되어져 있다.

일반적으로 Docker에서는 bridge라는 개념을 사용하는것과 달리 CNI 플러그인을 사용한다.

이런 CNI 플러그인은 Calico, Flannel 등 다양한 종류가 있는데 공통적으로 pod의 ip 할당 및 라우팅 규칙 추가의 역할을 담당한다.

CNI	특징	구조 방식	장점	단점
Flannel	가장 단순, 많이 쓰임	VXLAN, host-gw	설치 간편	정책 제어 없음
Calico	고급 기능, 실무 선호	BGP, IP-in-IP	네트워크 정책, 퍼포먼스 좋음	복잡함
Weave	자동화 & 간편함	VXLAN + 암호화	설치 간단, 암호화 가능	성능 이슈 (VXLAN 오버헤드)

Pod 네트워킹

pod끼리 통신은 가능하다(심지어 서로 다른 노드에 있어도!) 이런 구현을 위해 k8s에서는 veth라는 가상의 이더넷 페어로 pod ↔ CNI(cni0) 연결을 한다. 이 cni0은 같은 node안에서는 직접 다른 노드는 라우팅을 통해 통신을 제공한다.

즉 CNI는 pod 통신에 있어 자동으로 라우팅 정보나 터널을 구성해준다!

Service Networking

Pod IP는 동적이다. Pod가 죽고 재시작한다면 IP주소가 바뀐다.(동적 IP) 이로인해 Pod의 IP를 통해 통신하는것은 비효율적이기에 Sercice를 통해 통신을 한다.

Cluster IP는 Service가 사용하는 기본 타입으로 동적 IP가 아닌 고정 IP를 사용한다. 그리고 각 Pod마다 배정(kube-proxy)되어 LoadBalancer 역할을 수행한다. 하지만 Cluster-IP는 Node 내부 통신용으로 Node 외부에서는 접근할 수가 없다

Cluster IP

**apiVersion: v1
kind: Service
metadata:
  name: local-cluster
spec:
  ports:
  - port: 80
    targetPort: 80
  selector:
    app: nginx**

Kube-proxy는 Pod와 Svc를 연결하는 역할을 한다. 일반적으로 iptables나 ipvs를 이용해서 연결을 관리하는데, Cluster IP로 요청시 kube-proxy가 table 기반으로 Pod로 라우팅 해주는 형식이다.

Service 생성하기

kubectl expose deployment myapp --port=80 --target-port=8080 --name=myapp-service

k8s DNS

네트워크 상에서 목적지를 찾아가기 위해 사용되는 것인 IP와 Port 정보이다. 그리고 DNS는 해당 도메인을 IP + Port로 해석하게 해주는 네트워크의 필수적인 개념 중 하나이다.

A 레코드

Address Record라고 불리는 이 식은 도메인 이름을 IP 주소로 바꿔주는 것으로

unggu.xyz→ 142.250.206.46

라면 142.250.206.46 가 A-레코드라고 불린다.

CNAME 레코드

unggu.xyz → unggg0704.github.io

특정 도메인에 대한 alias로 IP + Port를 알고 싶으면 이 친구에게 물어보라는 방식이다.

PTR 레코드

IP → 도메인의 역방향 이다.

k8s에서는 하나의 클러스터 안에서 이러한 개념들을 사용하는 바로 CoreDNS서비스이다.

CoreDNS는 kube-system 네임스페이스 안에 Deployment 형태로 실행되고 있다.

이를 통해 Pod들은 서로 도메인 이름으로 통신할 수 있는데 주로 아래와 같이 이름이 지어진다.

http://my-service.default.svc.cluster.local

이 url을 하나하나 뜯어내면 my-service는 서비스 이름 default는 네임스페이스 svc는 서비스 그리고 cluster.local은 해당 svc의 상위이다.

이러한 DNS 이름은 모든 Service가 가지고 있다.

만약 해당 URL의 ip를 알고 싶다면 nslookup이 유용하다.

nslookup my-service

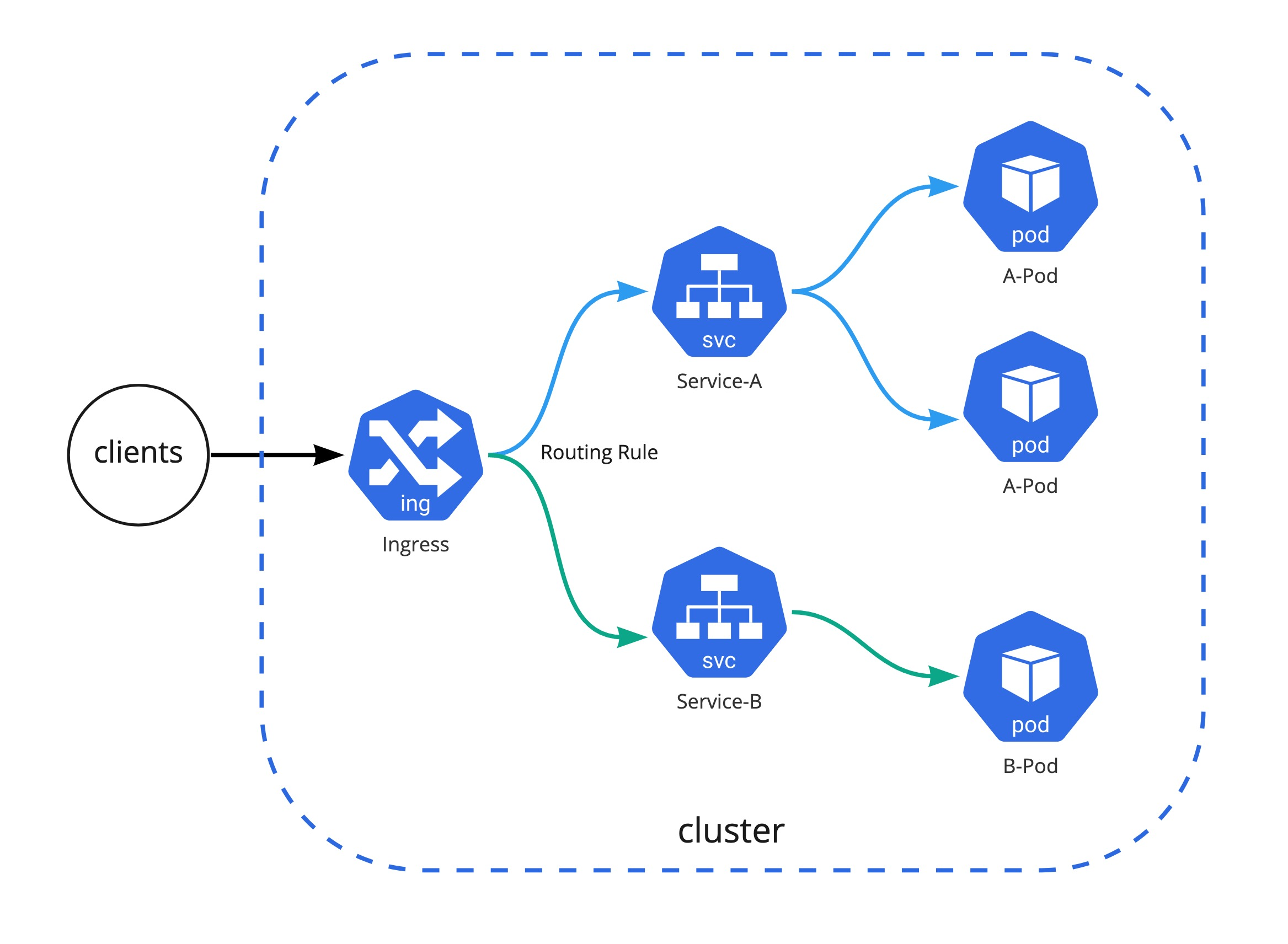

Ingress

일반적으로 하나의 pod-service 사이에서 서비스를 제공하기 위해서 Load Balancer가 사용된다. 하지만 다양한 Service가 생기고 요구사항에 따라 분류될 수 있는 수십개의 Service가 생긴다면 이를 관리하기도 어려울 뿐더러 L4의 갯수 증가로 인해 클라우드 비용이 높게 측정될 수 있다.

하나의 클러스터 내에서 L4 앞에서 이런 분산을 관리해주는 L7의 성질을 가진 오브젝트로 Ingress가 있다.

일반적인 L7의 기능에서 경로 기반과 호스트(URL)기반 라우팅과 SSL/TLS 같은 기능 지원이 되는 특징이 있다.

Ingress Controller

Ingress 객체는 스스로 동작하지 않는다. 언제나 이를 처리해줄 Ingress Controller가 필요하다. 주로 nginx Ingress Controller 가 인기가 많으며 Trafik, Istio등이 대표적이다.

아래에는 Niginx Ingress Controller를 사용한 Ingress yaml이 있다.

apiVersion: networking.k8s.io/v1
kind: Ingress
metadata:
  name: example-ingress
  annotations:
    nginx.ingress.kubernetes.io/rewrite-target: /
spec:
  rules:
  - host: example.com
    http:
      paths:
      - path: /app
        pathType: Prefix
        backend:
          service:
            name: my-web-service
            port:
              number: 80

하나의 서비스만 들어가 있다고 가정한 Ingress이다. host에는 서비스의 url 정보를 입력하고 그 뒤 paths에는 요청 경로를 적는다. 특히 pathType에는 Prefix또는 Exact를 입력하는데 Prefix의 경우 앞에만 맞으면 뒤에 어떠한 추가 경로가 와도 매칭해준다. /app/bar/... 도 매칭한다는 소리!

Exact의 경우 /app만 매칭한다. CKA 시험에서는 반드시 pathType을 지정해야한다고 한다.

여러개의 host를 가진 라우팅

apiVersion: networking.k8s.io/v1
kind: Ingress
metadata:
  name: multi-host-ingress
spec:
  rules:
  - host: app1.example.com
    http:
      paths:
      - path: /
        pathType: Prefix
        backend:
          service:
            name: app1-service
            port:
              number: 80
  - host: app2.example.com
    http:
      paths:
      - path: /
        pathType: Prefix
        backend:
          service:
            name: app2-service
            port:
              number: 80

host의 종류에 따라 받는 service의 트래픽이 달라진다!

Ingress와 TLS

대부분의 사용자 접속은 HTTPS로 접속을 통해 이루어진다. 이를 위해 TLS 인증서를 필요하며 k8s에서는 이런 인증서(Secret)를 Ingress에서 로드하여 HTTPS 통신에 사용할 수 있다.

먼저 아래와 같은 tls타입의 Secret이 있다고 가정

kubectl create secret tls tls-secret \
  --cert=path/to/tls.crt \
  --key=path/to/tls.key

그리고 아래와 같이 기존의 Ingress에 tls secret을 적용한다.

apiVersion: networking.k8s.io/v1
kind: Ingress
metadata:
  name: tls-ingress
spec:
  tls:
  - hosts:
    - example.com
    secretName: tls-secret
  rules:
  - host: example.com
    http:
      paths:
      - path: /
        pathType: Prefix
        backend:
          service:
            name: my-service
            port:
              number: 80

당연하게 secretName등은 이전에 만든 secret과 이름이 일치해야한다.

이렇게 설정하면 Ingress Controller는 TLS Secret을 지속적으로 감시하고 만약 변경시에는 자동으로 로딩되어 새로 갱신하는 작업을 진행한다.

GateWay API

단일 진입점이 되는 Ingress를 GateWay, HTTPRout, GatewayClass등으로 분리하고 HTTP,HTTPS를 넘어 TCP, UDP를 관리한다.

GateWayClass 해당 Gateway가 어떤 종류의 Gateway인지 정의한다. Nginx, istio 등등..

GateWay 실제 네트워크가 진입하는 리소스

HTTPRoute URL 경로 및 호스트 기반하여 라우팅을 정의한다.

주로 GateWay + HTTPRoute를 사용하여 서비스를 라우팅한다.

GateWay.yml

apiVersion: gateway.networking.k8s.io/v1
kind: Gateway
metadata:
  name: example-gateway
spec:
  gatewayClassName: example-class
  listeners:
  - name: http
    protocol: HTTP
    port: 80

HTTPRoute.yml

apiVersion: gateway.networking.k8s.io/v1
kind: HTTPRoute
metadata:
  name: example-httproute
spec:
  parentRefs:
  - name: example-gateway
  hostnames:
  - "www.example.com"
  rules:
  - matches:
    - path:
        type: PathPrefix
        value: /login
    backendRefs:
    - name: example-svc
      port: 8080
